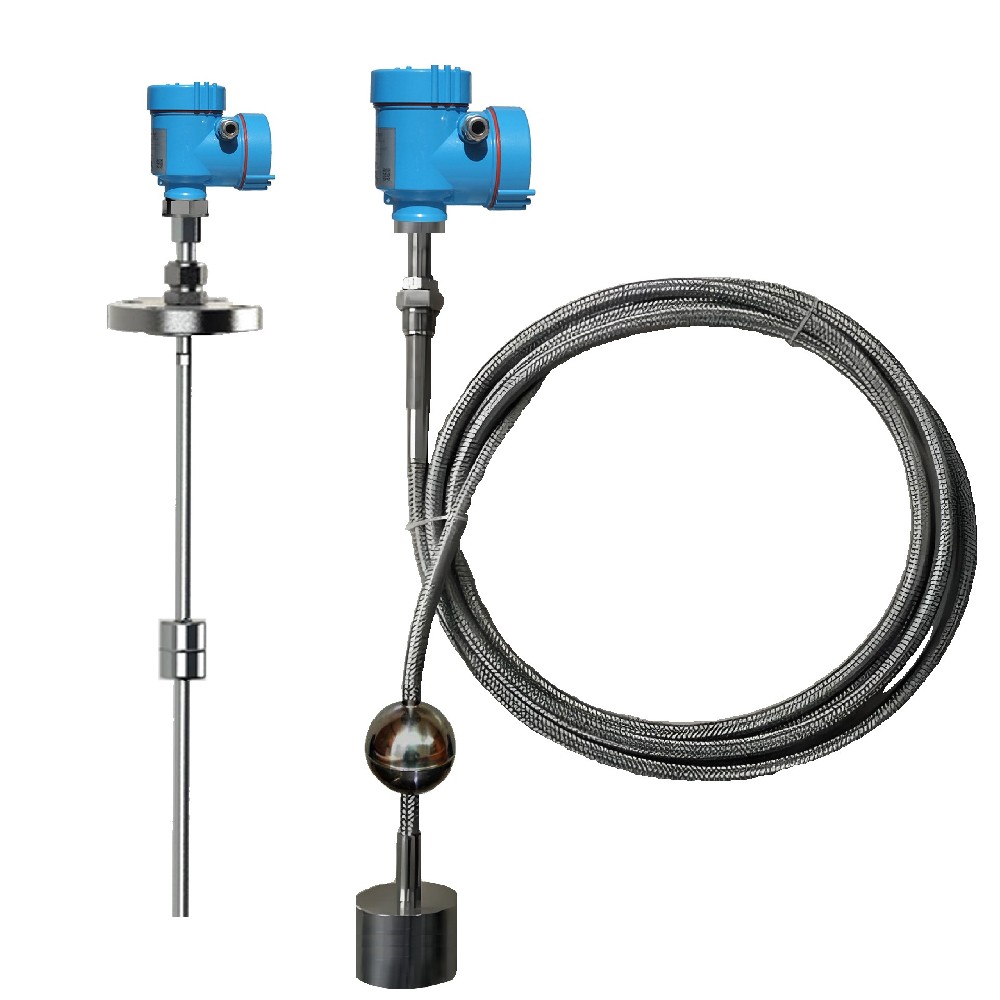

多点平均温度计

1、概述:MPAT600智能型多点温度计用于测量储罐内部的多点温度和多点平均温度,可以同时选配检测液位的磁致伸缩液位计,同时测量存储液体物料的多点温度、液位、介质密度等数据。MPAT600多点温度计自带液位感应算法,测温点自适应液位变化测量,四线制,DC24V供电,输出4-20mA模拟信号,可选MODBUS RS485通讯协议,最
产品详情

1、概述:

MPAT600智能型多点温度计用于测量储罐内部的多点温度和多点平均温度,可以同时选配检测液位的磁致伸缩液位计,同时测量存储液体物料的多点温度、液位、介质密度等数据。 MPAT600多点温度计自带液位感应算法,测温点自适应液位变化测量,四线制,DC24V供电,输出4-20mA模拟信号,可选MODBUS RS485通讯协议,最长探测范围可测35米,最多可测32点温度,0.3℃精度 ,广泛应用于石油、化工、冶金、食品等工业领域,其测量技术国内首创,达到了国际先进水平。


2、功能特点:

MPAT600可同时检测储罐多点温度、液位、界面

采用美国Burr-Brown温度元件;

随液体上升或下降没入液体的测温点参与平均测量;

输出4-2mA平均温度, MODBUS RS485协议采集所有温度点的温度数据;

测量精度:±0.1℃(温度),±1mm(液位)

超低功耗微处理器,数字式温度传感器;

可通过MPATWARE软件或调整模块进行调试;

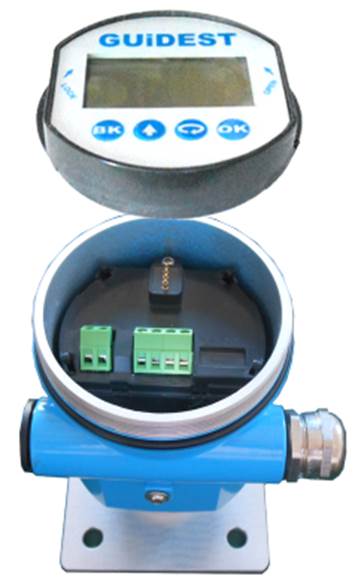

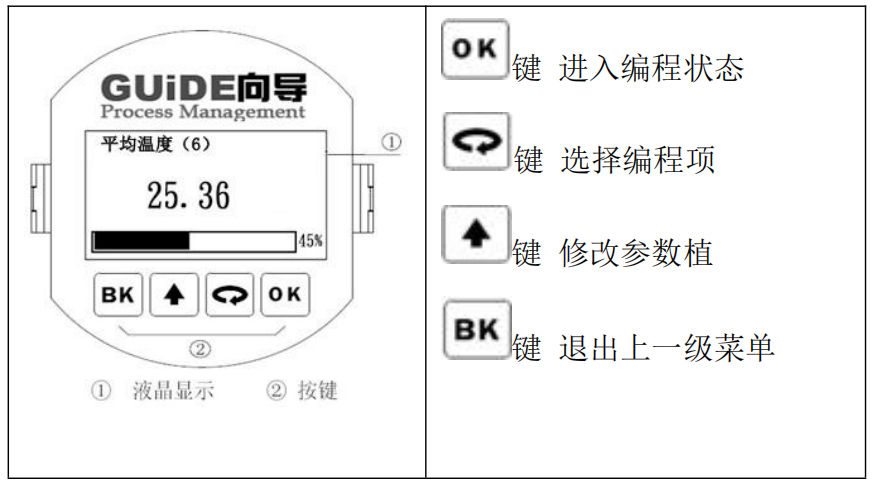

带现场LCD液晶显示,可编程,通过按键可查询单点温度计平均温度

防爆标志:ExiaIICT6

可进行液体平均温度、整体平均温度、空高平均温度、单点温度选择测量方式。



3、技术特点:

测量点数:1-32点测温

精度:±0.3℃

分辨率:0.1℃

测温范围:-55℃+100℃

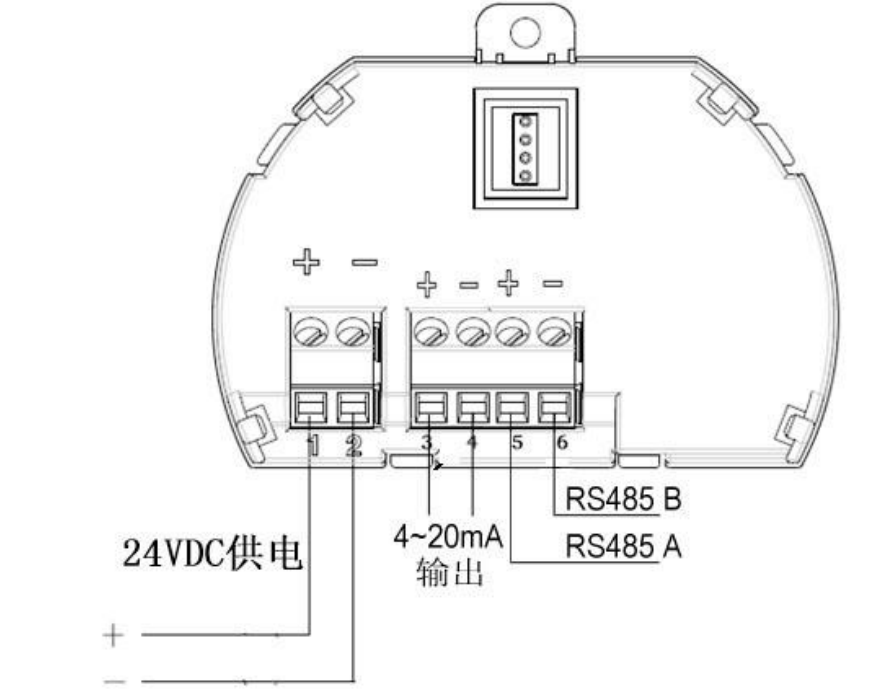

输出方式:4-20mA ,Modbus RS485通讯协议

特有功能:可输出多点平均温度,单点温度,并可同时检测液位

防爆类型:本安防爆ExIAII CT6

保护管材料:316L不锈钢,304S不锈钢,PTFE卫生型

外管直径:  φ15不锈钢耐压软管

安装接口尺寸:M27*2螺纹、法兰、卫生卡箍等

工作电压:24VDC

环境温度:-40℃+65℃

电气接口:M20*1.5、1NPT(F)

外壳防护:IP65/IP68

表体材质:铝合金

重量:5.5kg(15米螺纹型)

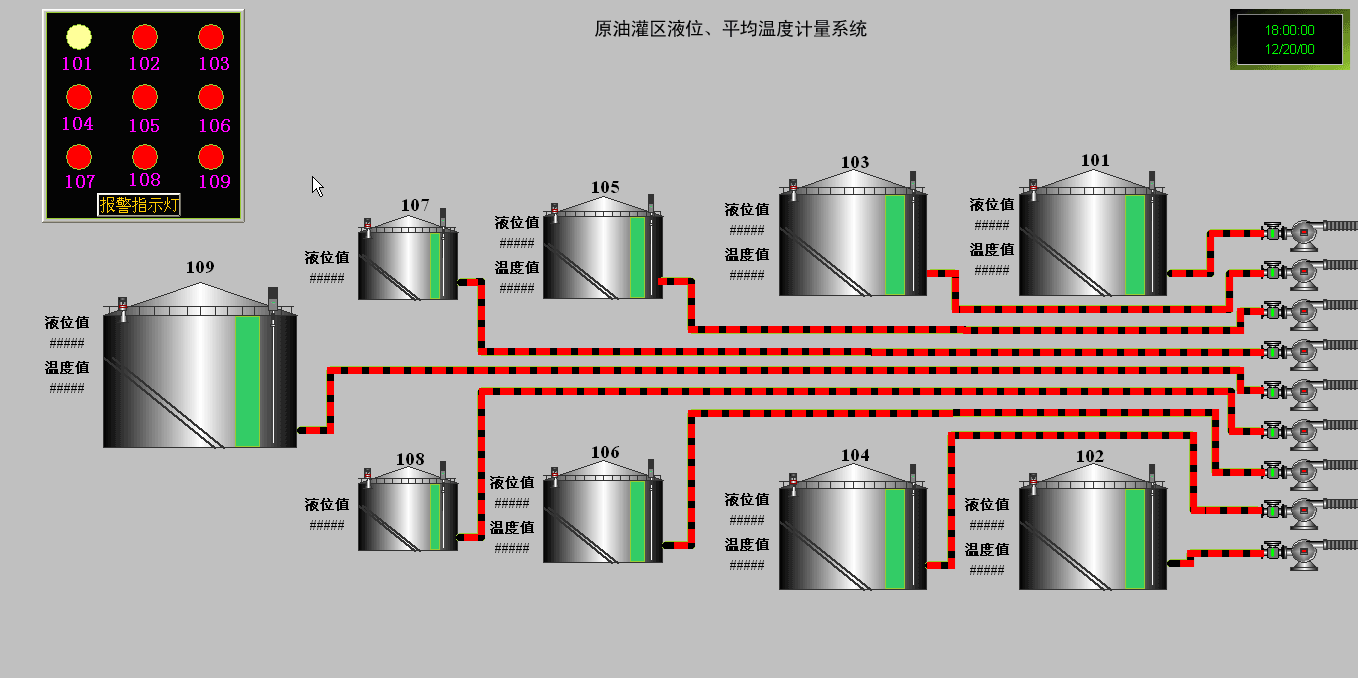

4、多点温度计应用:



5、产品选型:

MPAT600-     多点温度计选型



P

标准型

安全许可

I

防爆型ExiaIIBT6


A

多点平均温度输出;1路4-20mA DC

功能/信号

B

多个单点温度、多点平均温度输出;Modbus RS485协议

C

多点平均温度+液位(界面);2路4-20mA DC

D

多点温度+液位(界面);Modbus RS485协议


4

304不锈钢

传感器材质

6

316不锈钢

P

聚四氟乙烯PTFE


GP

M27*2螺纹

过程连接

NP

1"NPT螺纹

FA

DN50 PN1.6法兰(GB/T9119-2000

FB

DN80 PN1.6法兰(GB/T9119-2000

FC

DN100 PN1.6法兰(GB/T9119-2000

FD

DN150 PN1.6法兰(GB/T9119-2000


M

M20*1.5

电气接口

N

1/2”NPT(F)


XX

测温点数量(个)

测温点数


X

附加功能








K

带罐旁显示表








-XXXX

传感器插入长度(mm)

传感器长度

MPAT600-









订货代码
