GDST3051智能压力/差压变送器
1、概述
GDST3051智能变送器是一种多功能数字化仪表,在采用先进的、成熟的、可靠的电容传感器技术基础上,结合先进的单片机技术和传感器数字转换技术精心设计而成。
核心部件采用十六位单片机,其强大的功能和高速的运算能力保证了变送器的优良品质。整个的设计框架着眼于可靠性、稳定性、高精度和智能化。
具有强大的界面操作功能,数字表头可以显示压力、百分比和电流,及0~100%模拟指示,按键操作能方便地在无标准压力源的情况下完成零点迁移、量程设定、阻尼设定等基本参数的设置,极大的方便了现场调试。
对于实行上位机监控的现场,此智能软件可同时监控16台变送器,并可监控每一台变送器的压力、百分比及电流值的趋势曲线。这是此GDST3051智能变送器的独特功能之所在。
信号转换、信号采集与处理及电流输出控制采用了一体化专用集成电路(ASICS),使变送器具有稳定、可靠、抗振等特点,具有良好的互换性。
2、性能指标
2.1技术参数
型号 | GDST3051 |
输出信号 | 4-20mA、4-20mA+HART、RS485 |
供电电源 | 24VDC |
精度 | ±0.1%F.S |
阻尼 | 电气阻尼为0~32 秒,可按0.1 秒的时间隔调整 |
指示 | LCD 液晶显示 |
量程和零位调节 | 智能电子部件上的设定按钮,或通过HART通讯器进行调整 |
温度范围 | 电子电路:-40~+85℃, 敏感元件:-40~+104℃ |
启动时间 | 在最小阻尼时,最多2秒钟 |
容积吸取量 | 小于0.16cm3 |
压连接 | 普通型压力容室上连接螺孔为1/4"-18NPT,引压接头上的连接螺孔为1/2-14NPT或按订货要求 |
温度影响 | ·最大量程零点误差为量程的±0.5%/56℃;零点、量程总误差为量程的±1.0%/56℃ ·最小量程 零点误差为量程的±3.0%/56℃;零点、量程总误差为量程的±3.5%/56℃ |
振动影响 | 在任意轴向上,频率为200Hz,引起的误差为最大量程的±0.05%/g |
超压影响 | 对不同的量程,按规定过压,其过压误差为最大量程的±0.25% |
电源影响 | 小于输出量程的0.005%/V |
安装位置影响 | 最大可产生0.24KPa的零点误差,但可校正,对量程无影响 |
电磁/射频干扰影响 | 按照SAMA PMC33.1,从20~1000MHz 进行试验,场强可高至30V/m |
电气接口 | M20×1.5、1/2”NPT(F) |
防爆等级 | 隔爆型:ExiaIICT4 |
3、使用说明
3.1 电气连接 系统接线

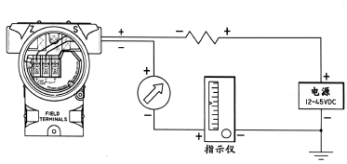

图3-1 电气接线图
信号端子位于电气盒的一个独立舱内。在接线时,可拧下接线侧的表盖。左边的端子是信号端子,右边的端子是测试或指示表端子(图 3-1 画出了端子的位置,测试端子用于接任选的指示表头或供测试,电源是通过信号 线送到变送器的,无需另外的接线)。
信号线可采用双绞线效果更好。信号线不要与其它电源线一起穿金属管或放在同一线槽中,也不要靠近强 电设备。在电磁干扰较严重的场合,建议使用屏蔽导线,并妥善接地。
变送器电气壳体上的穿线孔,应当密封或者塞住(用密封胶),以避免电气壳内潮气积聚。如果穿线孔不 密封,则安装变送器时,应使穿线孔朝下,以便排除液体。
信号线可以不接地(浮空)或在信号回路中任何一点接地,变送器外壳可以接地或不接地。
因为变送器通过电容耦合接地,所以检查绝缘电阻时,不应用高于100V的兆欧表,电路检查应采用不大于45V的电压。
3.2 现场安装

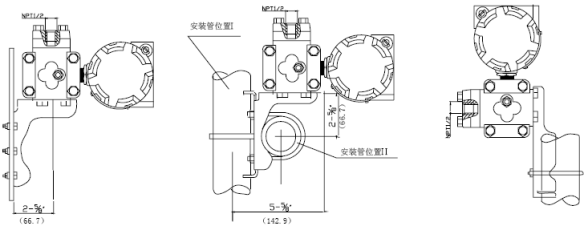

安装支架外形尺寸及安装方式示意图
a. 板装弯支架,订货代号B2 b. 管装弯支架,订货代号B1 C. 管装平支架,订货代号B3
管装弯支架 板装弯支架 管装平支架
4、压力变送器-选型表:
GDST3051 | 智能电容式压力(差压)变送器 | 变送器 | |||||||||||||
DP | 差压变送器 | 变送器类型 | |||||||||||||
DR | 微差压变送器 | ||||||||||||||
HP | 高静压差压变送器 | ||||||||||||||
GP | 压力变送器 | ||||||||||||||
AP | 绝对压力变送器 | ||||||||||||||
代码 | 调整范围 | 适用变送器类型 | 测量范围 | ||||||||||||
2 | 0-0.125~1.5KPa | DR | |||||||||||||
3 | 0-1.3~7.5 KPa | DP、GP | |||||||||||||
4 | 0-6.2~37.4 KPa | DP、HP、GP、AP | |||||||||||||
5 | 0-31.1~186.8 KPa | DP、HP、GP、AP | |||||||||||||
6 | 0-117~690 KPa | DP、HP、GP、AP | |||||||||||||
7 | 0-345~2068 KPa | DP、HP、GP、AP | |||||||||||||
8 | 0-1170~6890 KPa | DP、GP、AP | |||||||||||||
9 | 0-3450~20680KPa | GP | |||||||||||||
0 | 0-6890~41370KPa | GP | |||||||||||||
A | 2 MPa,用于DR 型 | E | 25 MPa,用于HP 型 |
最大过载压力或静压 | |||||||||||
B | 5 MPa,用于DR、DP 型 | F | 32 MPa,用于HP、GP、9型 | ||||||||||||
C | 10 MPa,用于DP 型 | G | 52 MPa,用于GP“0”型 | ||||||||||||
D | 14 MPa,用于DP、GP、AP 型 | ||||||||||||||
J | 二线制4~20mA | 输出信号 | |||||||||||||
S | 二线制4~20mA,叠加HART协议 | ||||||||||||||
法兰接头 | 排气/排液阀 | 隔离膜片 |
结构材料 | ||||||||||||
22 | 316 不锈钢 | 316 不锈钢 | 316 不锈钢 | ||||||||||||
23 | 316 不锈钢 | 316 不锈钢 | 哈氏合C-276 | ||||||||||||
24 | 316 不锈钢 | 316 不锈钢 | 蒙乃尔 | ||||||||||||
25 | 316 不锈钢 | 316 不锈钢 | 钽 | ||||||||||||
33 | 哈氏合金C | 哈氏合金C | 哈氏合C-276 | ||||||||||||
35 | 哈氏合金C | 哈氏合金C | 钽 | ||||||||||||
防爆选项 | |||||||||||||||
O | 普通型 | ||||||||||||||
D | 隔爆型 | ||||||||||||||
E | 本安型 | ||||||||||||||
M1 | 0-100%线性指示 | 附加任选项 | |||||||||||||
M2 | 0-100%平方根指示 | ||||||||||||||
M3 | LED 数字显示器 | ||||||||||||||
M4 | LCD 液晶显示器 | ||||||||||||||
B1 | 管装弯支架 | ||||||||||||||
B2 | 板装弯支架 | ||||||||||||||
B3 | 管装平支架 | ||||||||||||||
D1 | 压力室泄放阀位于上部 | ||||||||||||||
D2 | 压力室泄放阀位于下部 | ||||||||||||||
-XXXX | 出厂时标定量程,单位kPa | ||||||||||||||
GDST3051 | 订货代码 |
