GUIDEPULS60智能雷达物位计
工作原理 |

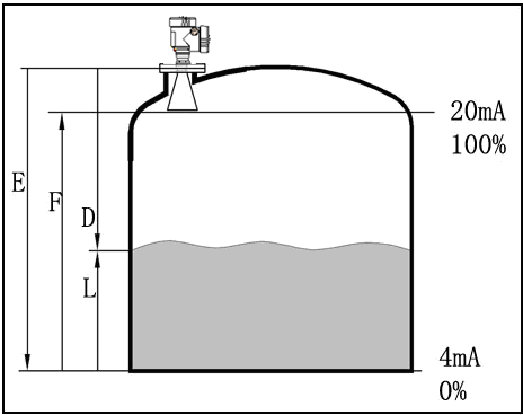

雷达物位计天线发射极窄的微波脉冲或连续微波,这个微波以光速在空间传播,在被测介质表面被反射回来,被同一天线接收。发射微波与接收微波的时间间隔与天线到被测介质表面的距离成正比。GUIDEPULS60系列雷达物位计采用一种特殊的相关雷达解调技术,可以准确识别发射微波与接收微波的时间间隔,从而进一步计算出天线到被测介质表面的距离。 输入
特点 由于采用了先进的微处理器和独特的GUIDE-Echo回波处理技术,雷达物位计可以应用于各种复杂工况。 “虚假回波存储”功能使得仪表在多个虚假回波的工况下,可正确地确认真实回波,获得准确的测量结果。 多种过程连接方式及天线型式,使得GUIDEPULS60系列雷达物位计适于各种复杂工况。如:高温、高压及小介电常数介质的测量等。 采用连续波或脉冲工作方式,雷达物位计发射功率极低,可安装于各种金属、非金属容器内,对人体及环境均无伤害。
|
应用 |
GUIDEPULS60雷达物位计几乎可以测量所有液体,即便是在高压和极端的温度下;它们既可以测量一般的液体,也可以测量腐蚀性液体,且适用对卫生要求极高的应用场合。 雷达物位计能绝对可靠地测量轻质和重质的固料,强烈粉尘、噪音、粘附物或冷凝物都不会影响测量。 |
优点 |
非接触式雷达物位测量技术具有测量精度极高的特点; 测量不受过程条件的影响,如温度、压力、挥发、强烈粉尘等; 仪表安装调试非常简便,无需充填和排空容器。 |
特别应用 |
高温:特别定制型可以检测工艺高温高达800℃的介质 高压:采用陶瓷和石墨绝缘密封材料使其可以在16.0MPa的容器内可靠应用 防腐蚀:采用PTFE材质或PTFE涂层处理的传感器,可以适用几乎所有腐蚀性介质 仪表调试: GUIDEPULS60有三种调试方法: 1、显示/调试模块(编程器) 2、上位机调试软件GDPFSOFTWARE 3、HART手持编程器

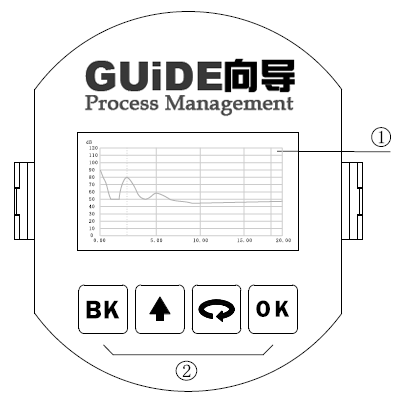

① 液晶显示 ② 按键 显示/调试模块(编程器) 编程器是可以插接的调试工具,通过编程器上的4个按键对仪表进行调试。调试后, 在编程器上的显示屏和表盖上的显示窗,可以非常清楚地读出测量值。
|

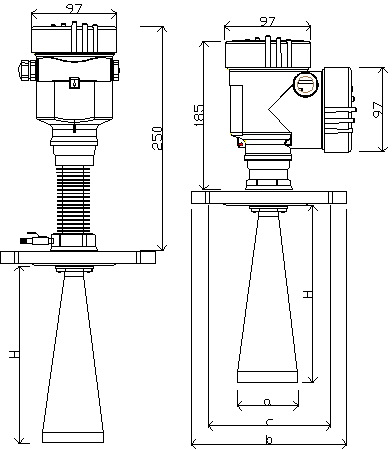

GUIDEPULS68高温吹扫型 GUIDEPULS68双腔型 | GUIDEPULS68抛物线型 GUIDEPULS68双腔抛物线 | |

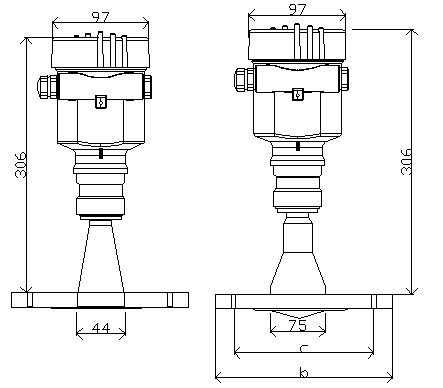

GUIDEPULS66卫生型 GUIDEPULS67防腐型 | GUIDEPULS66高温型 GUIDEPULS67双腔型 | |

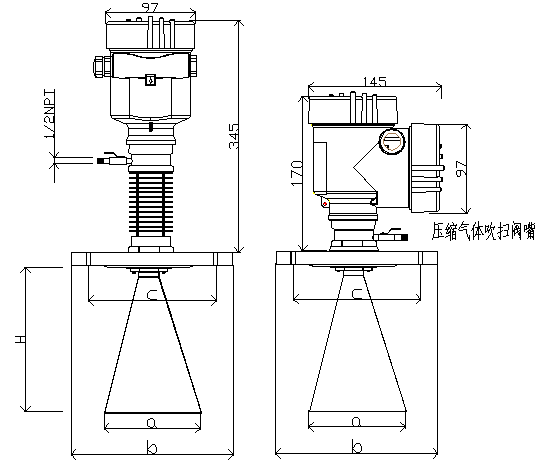

GUIDEPULS66/67型,测量液体 | GUIDEPULS64 压缩气体吹扫 |

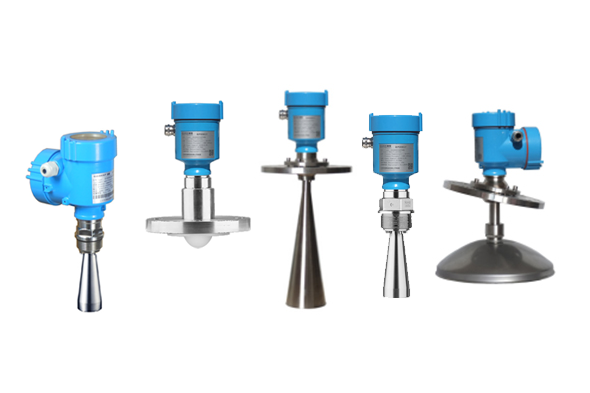

1、产品简介
图片 |
|
|
| |
型号 | GUIDEPULS 61 | GUIDEPULS 62 | GUIDEPULS 63 | |
应用 | 含有蒸汽、冷凝水、腐蚀性条件的液体 | 过程条件复杂并且腐蚀性较强的液体。 | 工艺条件复杂的仓储容器或过程容器的液体。 | |
最大量程 测量精度 过程温度 过程压力 信号输出 过程连接 天线材料 电气接口 防爆标志 | 20m ±10mm -40...+100℃ -0.1...+0.3 Mpa 4...20mA/HART G1½A螺纹、法兰等 PP、PTFE M20*1.5,1/2”NPT(F) ExiaIICT6 | 30m ±10mm -40...+200 ℃ -0.1...+4.0 Mpa 4...20mA/HART 法兰 316+PTFE M20*1.5,1/2”NPT(F) ExiaIICT6 | 35m ±10mm -40...+250℃ -0.1...4.0 Mpa 4...20mA/HART 法兰 316L、304SS M20*1.5,1/2”NPT(F) ExiaIICT6 | |
图片 |
|
|
| |
型号 | GUIDEPULS 64固体型 | GUIDEPULS 66卫生型 | GUIDEPULS 66 液体型 | |
应用 | 仓储容器或过程容器的固体块料 | 侵蚀性液体或有特殊卫生要求的液体。 | 小型存储容器或过程容器的液体。 | |
最大量程 测量精度 过程温度 过程压力 工作频率 信号输出 过程连接 天线材料 电气接口 防爆标志 | 35m ±10mm -40...+250℃ -0.1...+4.0 Mpa 6.3GHz 4...20mA/HART 法兰 316L、304SS M20*1.5,1/2”NPT(F) ExiaIICT6 | 20m ±5mm -40...+200℃ -0.1...+2.5 Mpa 26GHz 4...20mA/HART 法兰 304+PTFE M20*1.5,1/2”NPT(F) ExiaIICT6 | 30m ±5mm -40...250℃ -0.1...+4.0 Mpa 26GHz 4...20mA/HART G1½A螺纹、法兰等 316L、304SS M20*1.5,1/2”NPT(F) ExiaIICT6 | |
图片 |
| |||
型号 | GUIDEPULS 67 | GUIDEPULS 68 【喇叭型天线】 | ||
应用 | 小型存储容器或过程容器,过程条件简单的固体,经济之选。 | 存储容器或过程容器,过程条件复杂的固体料位 | ||
最大量程 测量精度 过程温度 过程压力 工作频率 信号输出 过程连接 天线材料 防爆标志 | 20米 ±5mm -40…250℃ -0.1...+4.0 Mpa 26GHz 4-20mA/HART/485总线 G1½A螺纹、法兰等 316L、304SS ExiaIICT6 | 70米 ±5mm -40…350℃ -0.1...+4.0 Mpa 4-20mA/HART/485总线 G1½A螺纹、法兰等 316L、304SS ExiaIICT6 | ||
图片 |
| |||
型号 | GUIDEPULS 68 【抛物面天线】 | 【超高温定制型】 | ||
应用 | 大量程固体料位,过程条件复杂的固体料位 | 超高温的固体或液体物位连续测量 最高可解决1100℃高温 | ||
最大量程 测量精度 过程温度 过程压力 工作频率 信号输出 过程连接 天线材料 防爆标志 | 70米 ±5mm -40…+250℃ -0.1...+1.6 Mpa 4-20mA/HART,485总线 G1½A螺纹、法兰等 316L、304SS ExiaIICT6 | 30m ±10mm -60...+1100℃ -0.1...+16.0 Mpa 26GHz/6Ghz 4...20mA/HART 法兰/螺纹/其他 316L、Al2O3、石墨等 ExiaIICT6 | ||
图片 |
|
| ||
型号 | GUIDEPULS 69 80G调频连续波FMCW | GUIDEPULS 69 80G调频连续波FMCW | ||
应用 | 复杂存储容器或过程容器液体 | 过程条件复杂的固体料位 | ||
最大量程 测量精度 过程温度 过程压力 工作频率 信号输出 过程连接 天线材料 防爆标志 | 35米 ±2mm -40…250℃ -0.1...+4.0 Mpa 80GHz 4-20mA/HART/485总线 G1½A螺纹、法兰等 316L、304SS ExiaIICT6 | 120米 ±5mm -40…350℃ -0.1...+4.0 Mpa 4-20mA/HART/485总线 G1½A螺纹、法兰等 316L、304SS ExiaIICT6 |
GUIDEPULS61脉冲雷达物位计:用于液体的持续性液位测量
| 应用范围:复杂过程条件下的腐蚀性液体 GUIDEPULS61雷达物位计用于复杂过程条件下液体的持续性物位测量。 最适于过程连接接口较小的液位测量,Φ40mm棒式天线可以安装于较小的容器开口。 低频的C频段可以在形成泡沫和气泡的条件下准确可靠地测量;对具有蒸汽或泠凝液的过程条件具有优势。 量程: 35 m 过程温度: -40 ... 150 °C 过程压力: -100 ... 300kpa 测量精度: ±10 mm 输出信号: 4-20mA HART 接液材质: PFA PTFE 316L 过程连接: 螺纹 ≥ G1½ ,≥ 1½"NPT 法兰≥ DN50 ,≥ 2" 外壳材料: 铝 不锈钢 防护等级: IP 66/IP 68 防爆标志: ExiaIICT6 电气接口: M20*1.5,1/2" NPT(F)
|
GUIDEPULS61(液体) 选型表
雷达物位计 | 安全认证 | |||||||||
用于液体的持续性液位测量 | P | — | — | — | — | — | — | — | — | 标准型 |
I | — | — | — | — | — | — | — | — | 本安型 ExiaIICT6 | |
丨 | 天线型式/材料 | |||||||||
丨 | A | — | — | — | — | — | — | — | Φ48mm棒式/PP | |
丨 | B | — | — | — | — | — | — | — | Φ48mm棒式/PTFE | |
丨 | C | — | — | — | — | — | — | — | DN80塑封天线/PTFE | |
丨 | D | — | — | — | — | — | — | — | DN100塑封天线/PTFE | |
丨 | 丨 | 容器接管长度 | ||||||||
丨 | 丨 | B | — | — | — | — | — | — | ≤100mm | |
丨 | 丨 | C | — | — | — | — | — | — | ≤200mm | |
丨 | 丨 | D | — | — | — | — | — | — | >200mm | |
丨 | 丨 | 丨 | 过程连接形式 | |||||||
丨 | 丨 | 丨 | GP | — | — | — | — | — | 螺纹 G1½A | |
丨 | 丨 | 丨 | FA | — | — | — | — | — | 法兰 DN50 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FB | — | — | — | — | — | 法兰 DN80 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FC | — | — | — | — | — | 法兰 DN100 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FD | — | — | — | — | — | 法兰 DN150 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FE | — | — | — | — | — | 法兰 DN200 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FF | — | — | — | — | — | 法兰 DN250 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FX | — | — | — | — | — | 特殊标准/材质 | |
丨 | 丨 | 丨 | 丨 | 密封材料/过程温度 | ||||||
丨 | 丨 | 丨 | 丨 | 1 | — | — | — | — | Kalrez/-30…+80℃ | |
丨 | 丨 | 丨 | 丨 | 2 | — | — | — | — | Viton/-40…+120℃ | |
丨 | 丨 | 丨 | 丨 | 4 | — | — | — | — | Viton/-40…+200(带散热适配器) | |
丨 | 丨 | 丨 | 丨 | 丨 | 供电性质/输出信号 | |||||
丨 | 丨 | 丨 | 丨 | 丨 | H | — | — | — | DC 24V 二线制/4-20mA+HART协议 | |
丨 | 丨 | 丨 | 丨 | 丨 | K | — | — | — | DC 24V 四线制/4-20mA+HART协议 | |
丨 | 丨 | 丨 | 丨 | 丨 | V | — | — | — | AC 220V 四线制/4-20mA+HART协议 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 壳体材质/防护等级 | ||||
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | A | — | — | 铸铝/IP66 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | S | — | — | 不锈钢/IP67 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 电气接口 | |||
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | M | — | M20*1.5 1个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | M2 | — | M20*1.5 2个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | N | — | 1/2"NPT(F) 1个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | N2 | — | 1/2"NPT(F) 2个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 表头显示和调试模块 | ||
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | A | 带 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | X | 不带 | |
GUIEPULS61 | # | # | # | # | # | # | # | # | # | 订货代码 |
GUIDEPULS62脉冲雷达物位计:用于强烈腐蚀性液体的持续性液位测量
| 应用范围:强烈腐蚀性过程条件下的储罐和过程容器 GUIDEPULS62雷达物位计用于恶劣过程条件下腐蚀性液体的持续性物位测量。 适于在存储和过程容器以及竖管使用。GUIDEPULS62雷达物位计有不同天线种类,应用广泛。 GUIDEPULS62雷达物位计,接液材质由304喷涂PTFE涂层,使其具有抗酸、抗碱、抗各种有机溶剂、自清洁等优点;广泛应用于化工领域。 量程: 35 m 过程温度: -40 ... 250 °C 过程压力: -100 ... 4000kpa 测量精度: ±10 mm 输出信号: 4-20mA HART 接液材质: 304+ PTFE涂层 316L+ PTFE涂层 天线形式: 喇叭天线ø 48 mm 喇叭天线ø 75 mm 喇叭天线 ø 95 mm 喇叭天线 ø 145 mm 喇叭天线ø 195 mm 喇叭天线 ø 240 mm 过程连接: 螺纹 ≥ G1½ ,≥ 1½"NPT 法兰 ≥ DN50 ,≥ 2" 外壳材料: 铝 不锈钢 防护等级: IP 66/IP 68 防爆标志: ExiaIICT6 电气接口: M20*1.5,1/2" NPT(F)
|
GUIDEPULS62选型表
雷达物位计 | 安全认证 | |||||||||
用于强烈腐蚀性液体的持续性液位测量 | P | — | — | — | — | — | — | — | — | 标准型 |
I | — | — | — | — | — | — | — | — | 本安型 ExiaIICT6 | |
丨 | 天线型式/材质 | |||||||||
丨 | B | — | — | — | — | — | — | — | Φ75mm喇叭天线/304+PTFE涂层 | |
丨 | C | — | — | — | — | — | — | — | Φ95mm喇叭天线/304+PTFE涂层 | |
丨 | D | — | — | — | — | — | — | — | Φ145mm喇叭天线/304+PTFE涂层 | |
丨 | E | — | — | — | — | — | — | — | Φ195mm喇叭天线/304+PTFE涂层 | |
丨 | 丨 | 容器接管长度 | ||||||||
丨 | 丨 | B | — | — | — | — | — | — | ≤100mm | |
丨 | 丨 | C | — | — | — | — | — | — | ≤200mm | |
丨 | 丨 | D | — | — | — | — | — | — | >200mm | |
丨 | 丨 | 丨 | 过程连接形式 | |||||||
丨 | 丨 | 丨 | FA | — | — | — | — | — | 法兰 DN50 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FB | — | — | — | — | — | 法兰 DN80 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FC | — | — | — | — | — | 法兰 DN100 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FD | — | — | — | — | — | 法兰 DN150 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FE | — | — | — | — | — | 法兰 DN200 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FX | — | — | — | — | — | 特殊标准/材质 | |
丨 | 丨 | 丨 | 丨 | 过程温度 | ||||||
丨 | 丨 | 丨 | 丨 | 2 | — | — | — | — | Viton/-40…+120℃ | |
丨 | 丨 | 丨 | 丨 | 4 | — | — | — | — | FKM/-40…+200(带散热适配器) | |
丨 | 丨 | 丨 | 丨 | 6 | — | — | — | — | FFKM/-40…+250(带散热适配器) | |
丨 | 丨 | 丨 | 丨 | 丨 | 供电性质/输出信号 | |||||
丨 | 丨 | 丨 | 丨 | 丨 | H | — | — | — | DC 24V 二线制/4-20mA+HART协议 | |
丨 | 丨 | 丨 | 丨 | 丨 | K | — | — | — | DC 24V 四线制/4-20mA+HART协议 | |
丨 | 丨 | 丨 | 丨 | 丨 | V | — | — | — | AC 220V 四线制/4-20mA+HART协议 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 壳体材质/防护等级 | ||||
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | A | — | — | 铸铝/IP66 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | S | — | — | 不锈钢/IP68 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 电气接口 | |||
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | M | — | M20*1.5 1个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | M2 | — | M20*1.5 2个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | N | — | 1/2"NPT(F) 1个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | N2 | — | 1/2"NPT(F) 2个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 表头显示和调试模块 | ||
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | A | 带 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | X | 不带 | |
GUIEPULS62 | # | # | # | # | # | # | # | # | A | 选定型号 |
GUIDEPULS63脉冲雷达物位计:各种过程条件下的储罐和过程容器内的液体连续测量。
| 应用范围:适于在存储和过程容器以及竖管使用;GUIDEPULS63雷达物位计具有多种天线版本,应用广泛。 非接触式雷达式物位计应用从过程容器到储罐,搅拌容器及泥浆池等,几乎可以覆盖所有恶劣的过程条件; 量程: 35 m 过程温度: -40 ... 250 °C 过程压力: -100 ... 4000kpa 测量精度: ±10 mm 输出信号: 4-20mA HART 接液材质: 304 316L PTFE 天线形式: 喇叭天线ø 48 mm 喇叭天线ø 75 mm 喇叭天线 ø 95 mm 喇叭天线 ø 145 mm 喇叭天线ø 195 mm 喇叭天线 ø 240 mm 过程连接: 螺纹 ≥ G1½ ,≥ 1½"NPT 法兰 ≥ DN50 ,≥ 2" 外壳材料: 铝 不锈钢 防护等级: IP 66/IP 68 防爆标志: ExiaIICT6 电气接口: M20*1.5,1/2" NPT(F)
|
GUIDEPULS63选型表
雷达物位计 | 安全认证 | |||||||||
适用于各种过程条件下的储罐和过程容器内的液体连续测量 | P | — | — | — | — | — | — | — | — | 标准型 |
I | — | — | — | — | — | — | — | — | 本安型 ExiaIICT6 | |
丨 | 天线型式 | |||||||||
丨 | C | — | — | — | — | — | — | — | Φ48mm导波管天线/304SS | |
丨 | D | — | — | — | — | — | — | — | Φ75mm喇叭天线/304SS | |
丨 | E | — | — | — | — | — | — | — | Φ95mm喇叭天线/304SS | |
丨 | F | — | — | — | — | — | — | — | Φ145mm喇叭天线/304SS | |
丨 | G | — | — | — | — | — | — | — | Φ195mm喇叭天线/304SS | |
丨 | C6 | — | — | — | — | — | — | — | Φ48mm导波管天线/316L | |
丨 | D6 | — | — | — | — | — | — | — | Φ75mm喇叭天线/316L | |
丨 | E6 | — | — | — | — | — | — | — | Φ95mm喇叭天线/316L | |
丨 | F6 | — | — | — | — | — | — | — | Φ145mm喇叭天线/316L | |
丨 | X | — | — | — | — | — | — | — | 其他定制型 | |
丨 | 丨 | 容器接管长度 | ||||||||
丨 | 丨 | C | — | — | — | — | — | — | ≤200mm | |
丨 | 丨 | D | — | — | — | — | — | — | >200mm | |
丨 | 丨 | E | — | — | — | — | — | — | 非直管测量 | |
丨 | 丨 | 丨 | 过程连接形式 | |||||||
丨 | 丨 | 丨 | FA | — | — | — | — | — | 法兰 DN50 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FB | — | — | — | — | — | 法兰 DN80 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FC | — | — | — | — | — | 法兰 DN100 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FD | — | — | — | — | — | 法兰 DN150 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FE | — | — | — | — | — | 法兰 DN200 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FF | — | — | — | — | — | 法兰 DN250 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FX | — | — | — | — | — | 其他标准 | |
过程温度 | ||||||||||
丨 | 丨 | 丨 | 丨 | 2 | — | — | — | — | Viton/-40…+120℃ | |
丨 | 丨 | 丨 | 丨 | 4 | — | — | — | — | FKM/-40…+200(带散热适配器) | |
丨 | 丨 | 丨 | 丨 | 5 | — | — | — | — | FFKM/-40…+250(带散热适配器) | |
丨 | 丨 | 丨 | 丨 | 丨 | 供电性质/输出信号 | |||||
丨 | 丨 | 丨 | 丨 | 丨 | H | — | — | — | DC 24V 二线制/4-20mA+HART协议 | |
丨 | 丨 | 丨 | 丨 | 丨 | K | — | — | — | DC 24V 四线制/4-20mA+HART协议 | |
丨 | 丨 | 丨 | 丨 | 丨 | V | — | — | — | AC 220V 四线制/4-20mA+HART协议 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 壳体材质/防护等级 | ||||
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | A | — | — | 铸铝/IP66 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | S | — | — | 不锈钢/IP68 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 电气接口 | |||
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | M | — | M20*1.5 1个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | M2 | — | M20*1.5 2个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | N | — | 1/2"NPT(F) 1个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | N2 | — | 1/2"NPT(F) 2个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 表头显示和调试模块 | ||
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | A | 带 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | X | 不带 | |
GUIEPULS63 | # | # | # | # | # | # | # | # | A | 订货代码 |
GUIDEPULS64脉冲雷达物位计:简单过程条件下的固体料位连续测量
| 应用范围:适于在存储和过程容器以及竖管使用;GUIDEPULS64雷达物位计具有多种天线版本,应用广泛。 非接触式测量、免维护、测量精度高、不受介质形状影响; 量程: 35 m 过程温度: -40 ... 250 °C 过程压力: -100 ... 4000kpa 测量精度: ±10 mm 输出信号: 4-20mA HART 接液材质: 304 316L PTFE 天线形式: 喇叭天线 ø 95 mm 喇叭天线 ø 145 mm 喇叭天线ø 195 mm 喇叭天线 ø 240 mm 过程连接: 螺纹 ≥ G1½ ,≥ 1½"NPT 法兰 ≥ DN50 ,≥ 2" 外壳材料: 铝 不锈钢 防护等级: IP 66/IP 68 防爆标志: ExiaIICT6 电气接口: M20*1.5,1/2" NPT(F)
|
GUIDEPULS64 -选型表
雷达物位计 | 安全认证 | |||||||||
简单过程条件下的固体料位连续测量 | P | — | — | — | — | — | — | — | — | 标准型 |
I | — | — | — | — | — | — | — | — | 本安型 ExiaIICT6 | |
丨 | 天线型式/材料 | |||||||||
丨 | E | — | — | — | — | — | — | — | Φ95mm喇叭天线/304SS(可选316L) | |
丨 | F | — | — | — | — | — | — | — | Φ145mm喇叭天线/304SS(可选316L) | |
丨 | G | — | — | — | — | — | — | — | Φ195mm喇叭天线/304SS(可选316L) | |
丨 | H | — | — | — | — | — | — | — | Φ245mm喇叭天线/304SS(可选316L) | |
丨 | 丨 | 容器接管长度 | ||||||||
丨 | 丨 | C | — | — | — | — | — | — | ≤200mm(默认) | |
丨 | 丨 | D | — | — | — | — | — | — | >200mm | |
丨 | 丨 | 丨 | 过程连接形式 | |||||||
丨 | 丨 | 丨 | FC | — | — | — | — | — | 法兰 DN100 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FD | — | — | — | — | — | 法兰 DN150 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FE | — | — | — | — | — | 法兰 DN200 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FF | — | — | — | — | — | 法兰 DN250 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FX | — | — | — | — | — | 其他标准 | |
丨 | 丨 | 丨 | 丨 | 介质温度 | ||||||
丨 | 丨 | 丨 | 丨 | 2 | — | — | — | — | Viton/-40…+120℃ | |
丨 | 丨 | 丨 | 丨 | 4 | — | — | — | — | FKM/-40…+200 | |
丨 | 丨 | 丨 | 丨 | 5 | — | — | — | — | FFKM/-40…+250 | |
丨 | 丨 | 丨 | 丨 | 丨 | 供电性质/输出信号 | |||||
丨 | 丨 | 丨 | 丨 | 丨 | H | — | — | — | DC 24V 二线制/4-20mA+HART协议 | |
丨 | 丨 | 丨 | 丨 | 丨 | K | — | — | — | DC 24V 四线制/4-20mA+HART协议 | |
丨 | 丨 | 丨 | 丨 | 丨 | V | — | — | — | AC 220V 四线制/4-20mA+HART协议 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 壳体材质/防护等级 | ||||
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | A | — | — | 铸铝/IP66 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | S | — | — | 不锈钢/IP68 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 电气接口 | |||
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | M | — | M20*1.5 1个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | M2 | — | M20*1.5 2个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | N | — | 1/2"NPT(F) 1个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | N2 | — | 1/2"NPT(F) 2个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 表头显示和调试模块 | ||
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | A | 带 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | X | 不带 | |
GUIEPULS64 | # | # | # | # | # | # | # | # | A | 订货代码 |

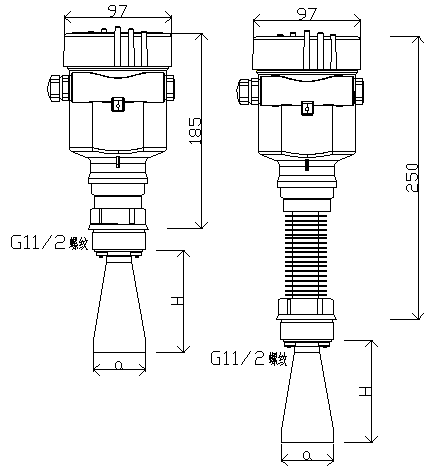

GUIDEPULS66脉冲雷达物位计:广泛用于液体的持续性液位测量
| 应用范围:适于较恶劣过程条件下在储藏容器,反应堆和过程容器内进行物位测量;为几乎所有应用场景提供最佳解决方案。温度和压力适应范围大,方便项目计划。 非接触式测量、免维护、测量精度高、不受介质形状影响; 量程: 35 m 过程温度: -40 ... 250 °C 过程压力: -100 ... 16000kpa 测量精度: ±5 mm 输出信号: 4-20mA HART 工作频段: 26GHz 接液材质: 304 316L PTFE 天线形式: 棒式天线 ø 44 mm 喇叭天线 ø 48 mm 喇叭天线 ø 75 mm 喇叭天线ø 95 mm 喇叭天线 ø 123 mm DN80锥面密封天线 DN100锥面密封天线 过程连接: 螺纹 ≥ G1½ ,≥ 1½"NPT 法兰 ≥ DN50 ,≥ 2" 外壳材料: 铝 不锈钢 防护等级: IP 66/IP 68 防爆标志: ExiaIICT6、Exdia[ia Ga]IICT6 电气接口: M20*1.5,1/2" NPT(F)
|
GUIDEPULS66 -选型表
雷达物位计 | 安全认证 | |||||||||
适于较恶劣过程条件下在储藏容器,反应堆和过程容器内进行物位测量 | P | — | — | — | — | — | — | — | — | 标准型 |
I | — | — | — | — | — | — | — | — | 本安型 ExiaIICT6 | |
G | — | — | — | — | — | — | — | — | 隔爆+本安(Exdia[ia Ga]IICT6) | |
丨 | 天线型式/材料 | |||||||||
丨 | B | — | — | — | — | — | — | — | Φ44mm棒式天线/PTFE | |
丨 | C | — | — | — | — | — | — | — | Φ48mm喇叭天线/304SS(可选316L) | |
丨 | D | — | — | — | — | — | — | — | Φ75mm喇叭天线/304SS(可选316L) | |
丨 | E | — | — | — | — | — | — | — | Φ95mm喇叭天线/304SS(可选316L) | |
丨 | F | — | — | — | — | — | — | — | Φ123mm喇叭天线/304SS(可选316L) | |
丨 | G | — | — | — | — | — | — | — | Φ245mm抛物面天线/304SS(可选316L) | |
丨 | H | — | — | — | — | — | — | — | DN80锥面密封天线/304+PTFE | |
丨 | K | — | — | — | — | — | — | — | DN100锥面密封天线/304+PTFE | |
丨 | 丨 | 容器接管长度 | ||||||||
丨 | 丨 | C | — | — | — | — | — | — | ≤200mm(默认) | |
丨 | 丨 | D | — | — | — | — | — | — | >200mm | |
丨 | 丨 | 丨 | 过程连接形式 | |||||||
丨 | 丨 | 丨 | FA | — | — | — | — | — | 法兰 DN50 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FB | — | — | — | — | — | 法兰 DN80 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FC | — | — | — | — | — | 法兰 DN100 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FD | — | — | — | — | — | 法兰 DN150 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FE | — | — | — | — | — | 法兰 DN200 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FF | — | — | — | — | — | 法兰 DN250 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FX | — | — | — | — | — | 其他标准 | |
丨 | 丨 | 丨 | 丨 | 密封材料/过程温度 | ||||||
丨 | 丨 | 丨 | 丨 | 1 | — | — | — | — | Viton/-30…+80℃ | |
丨 | 丨 | 丨 | 丨 | 2 | — | — | — | — | Viton/-40…+120℃ | |
丨 | 丨 | 丨 | 丨 | 4 | — | — | — | — | FKM/-40…+200 | |
丨 | 丨 | 丨 | 丨 | 5 | — | — | — | — | FFKM/-40…+250 | |
丨 | 丨 | 丨 | 丨 | 丨 | 供电性质/输出信号 | |||||
丨 | 丨 | 丨 | 丨 | 丨 | H | — | — | — | DC 24V 二线制/4-20mA+HART协议 | |
丨 | 丨 | 丨 | 丨 | 丨 | K | — | — | — | DC 24V 四线制/4-20mA+HART协议 | |
丨 | 丨 | 丨 | 丨 | 丨 | V | — | — | — | AC 220V 四线制/4-20mA+HART协议 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 壳体材质/防护等级 | ||||
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | A | — | — | 铸铝/IP66 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | S | — | — | 不锈钢/IP68 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 电气接口 | |||
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | M | — | M20*1.5 1个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | M2 | — | M20*1.5 2个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | N | — | 1/2"NPT(F) 1个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | N2 | — | 1/2"NPT(F) 2个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 显示模块和调试模块 | ||
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | A | 带 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | X | 不带 | |
GUIEPULS66 | # | # | # | # | # | # | # | # | A | 订货代码 |
GUIDEPULS67 脉冲雷达物位计:小型或中型容器内的固体物料的连续测量
应用范围:GUIDEPULS67用于一般过程条件下粒料的持续性物位测量。适于小型料罐和容器。封闭型天线系统即便在严重脏污的环境中也能确保免维护持续工作。 GUIDEPULS67 安装简便灵活,是料位连续检测经济实惠的解决方案。 非接触式测量、免维护、测量精度高、不受介质状态影响; 量程: 30 m 过程温度: -40 ... 250 °C 过程压力: -100 ... 16000kpa 测量精度: ±5 mm 输出信号: 4-20mA HART 工作频段: 26GHz 接液材质: 304 316L PTFE 天线形式: 喇叭天线ø 75 mm 喇叭天线ø 95 mm 喇叭天线 ø 123 mm 过程连接: 螺纹 ≥ G1½ ,≥ 1½"NPT 法兰 ≥ DN50 ,≥ 2" 万向调节法兰 外壳材料: 铝 不锈钢 防护等级: IP 66/IP 68 防爆标志: ExiaIICT6、Exdia[ia Ga]IICT6 电气接口: M20*1.5,1/2" NPT(F) 附加选项:气体吹扫接口1/4"NPT |
GUIDEPULS67选型表
雷达物位计 | 安全认证 | ||||||||||
小型或中型容器内的固体物料的连续测量 | P | — | — | — | — | — | — | — | — | — | 标准型 |
I | — | — | — | — | — | — | — | — | — | 本安型 ExiaIICT6 | |
G | — | — | — | — | — | — | — | — | — | 隔爆+本安 Exdia[ia Ga]IICT6 | |
丨 | 天线型式/材料 | ||||||||||
丨 | D | — | — | — | — | — | — | — | — | Φ75mm喇叭天线/304SS(可选316L) | |
丨 | E | — | — | — | — | — | — | — | — | Φ95mm喇叭天线/304SS(可选316L) | |
丨 | F | — | — | — | — | — | — | — | — | Φ123mm喇叭天线/304SS(可选316L) | |
丨 | 丨 | 容器接管长度 | |||||||||
丨 | 丨 | C | — | — | — | — | — | — | — | ≤200mm(默认) | |
丨 | 丨 | D | — | — | — | — | — | — | — | >200mm | |
丨 | 丨 | 丨 | 过程连接形式 | ||||||||
丨 | 丨 | 丨 | FA | — | — | — | — | — | — | 法兰 DN50 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FB | — | — | — | — | — | — | 法兰 DN80 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FC | — | — | — | — | — | — | 法兰 DN100 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FD | — | — | — | — | — | — | 法兰 DN150 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FE | — | — | — | — | — | — | 法兰 DN200 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FF | — | — | — | — | — | — | 法兰 DN250 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FX | — | — | — | — | — | — | 特殊标准/材质 | |
丨 | 丨 | 丨 | 丨 | 密封材料/过程温度 | |||||||
丨 | 丨 | 丨 | 丨 | 2 | — | — | — | — | — | Viton/-40…+120℃ | |
丨 | 丨 | 丨 | 丨 | 4 | — | — | — | — | — | FKM/-40…+200 | |
丨 | 丨 | 丨 | 丨 | 5 | — | — | — | — | — | FFKM/-40…+250 | |
丨 | 丨 | 丨 | 丨 | 丨 | 供电性质/输出信号 | ||||||
丨 | 丨 | 丨 | 丨 | 丨 | H | — | — | — | — | DC 24V 二线制/4-20mA+HART协议 | |
丨 | 丨 | 丨 | 丨 | 丨 | K | — | — | — | — | DC 24V 四线制/4-20mA+HART协议 | |
丨 | 丨 | 丨 | 丨 | 丨 | V | — | — | — | — | AC 220V 四线制/4-20mA+HART协议 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 壳体材质/防护等级 | |||||
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | A | — | — | — | 铸铝/IP66 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | S | — | — | — | 不锈钢/IP67 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 电气接口 | ||||
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | M | — | — | M20*1.5 1个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | M2 | — | — | M20*1.5 2个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | N | — | — | 1/2"NPT(F) 1个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | N2 | — | — | 1/2"NPT(F) 2个 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 显示模块和调试模块 | |||
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | A | — | 带 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | X | — | 不带 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 附加设备 | ||
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | X | 无 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | W | 万向瞄准器 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | C | 带气体吹扫接口1/4"NPT | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | F | 带天线防尘罩 | |
丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | 丨 | ||
GUIEPULS67 | # | # | # | # | # | # | # | # | # | # | 订货代码 |
GUIDEPULS68脉冲雷达物位计:用于固体颗粒料的持续性物位测量
| 应用范围:GUIDEPULS68用于恶劣过程条件下的持续性固体颗粒料物位测量;最适合高料罐,大贮仓的物位测量;GUIDEPULS68启用简便灵活,是颗粒料位连续检测经济实惠的解决方案。 非接触式测量、免维护、测量精度高、不受介质状态影响; 量程: 70 m 过程温度: -40 ... +450 °C 过程压力: -100 ... +16000kpa 测量精度: ±5 mm 输出信号: 4-20mA HART 工作频段: 26GHz 接液材质: 304 316L PTFE AL2O3 天线形式: 喇叭天线ø 48 mm 喇叭天线ø 75 mm 喇叭天线ø 95 mm 喇叭天线 ø 123 mm 抛物面天线ø 245 mm 过程连接: 螺纹 ≥ G1½ ,≥ 1½"NPT 法兰 ≥ DN50 ,≥ 2" 万向调节法兰 外壳材料: 铝 不锈钢 防护等级: IP 66/IP 68 防爆标志: ExiaIICT6、Exdia[ia Ga]IICT6 电气接口: M20*1.5,1/2" NPT(F) 附加选项:气体吹扫接口1/4"NPT |
GUIDEPULS68选型表
雷达物位计 | 安全认证 | ||||||||||
用于恶劣过程条件下的持续性固体颗粒料物位测量 | P | — | — | — | — | — | — | — | — | — | 标准型 |
I | — | — | — | — | — | — | — | — | — | 本安型 ExiaIICT6 | |
G | — | — | — | — | — | — | — | — | — | 隔爆+本安 Exdia[ia Ga]IICT6 | |
丨 | 天线型式/材料 | ||||||||||
丨 | C | — | — | — | — | — | — | — | — | Φ48mm喇叭天线/304SS(可选316L) | |
丨 | D | — | — | — | — | — | — | — | — | Φ75mm喇叭天线/304SS(可选316L) | |
丨 | E | — | — | — | — | — | — | — | — | Φ95mm喇叭天线/304SS(可选316L) | |
丨 | F | — | — | — | — | — | — | — | — | Φ123mm喇叭天线/304SS(可选316L) | |
丨 | G | — | — | — | — | — | — | — | — | Φ245mm抛物面天线/316L | |
丨 | 丨 | 容器接管长度 | |||||||||
丨 | 丨 | C | — | — | — | — | — | — | — | ≤200mm(默认) | |
丨 | 丨 | D | — | — | — | — | — | — | — | >200mm | |
丨 | 丨 | 丨 | 过程连接形式 | ||||||||
丨 | 丨 | 丨 | FA | — | — | — | — | — | — | 法兰 DN50 PN16 RF (GB/T9119-2000) | |
丨 | 丨 | 丨 | FB | — | — | — | — | — | — |
