GDZK系列阻旋式料位开关适用于各种敞口容器内料位的控制，仪表采用特殊油封设计，具有双层防尘，并有进口离合器装置保护马达，工作可靠，使用维护方便，广泛用于水泥、化工、食品、采矿、塑料、陶瓷等工业行业， 接触物料后，马达会停止转动，同时输出一组无源触点信号 。是一种较理想的简易料位控制仪表。

1、工作原理

阻旋式料位开关的叶片利用传动轴与离合器相接，在未接触物料时，马达保持正常的运转，当叶

片接触到料位时，叶片受到阻止，马达停止转动，仪表给出信号。

2、主要技术参数

l 供电电源：220VAC

l 消耗功率：3W

l 工作温度：普通型：≤60℃；高温型：≤200℃

l 工作压力：常压

l 触点容量：250VAC,5A SPDT

l 转    速：1R.P.M.

l 扭    力：0.5～1.0kg/cm

l 电气接口：M20×1.5

l 防爆等级：EXdIIBT4

l 防护等级：IP65

l 过程连接：法兰DN80 以上，

l 法兰标准（如GB、JB/T、HGJ、ANSI、DIN 等）请用户在订货时注明

l 开关长度：90～2000mm

l 接液材质：不锈钢

l 接线盒材质：铝合金

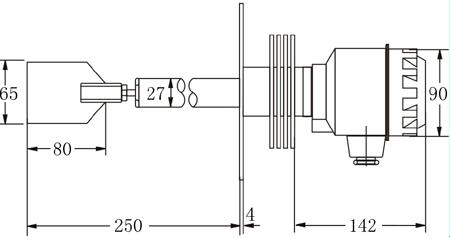

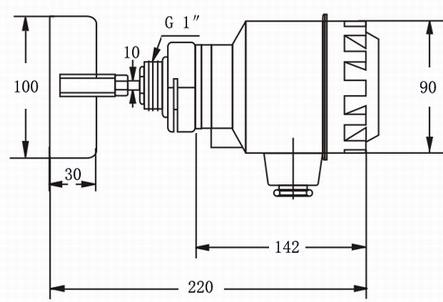

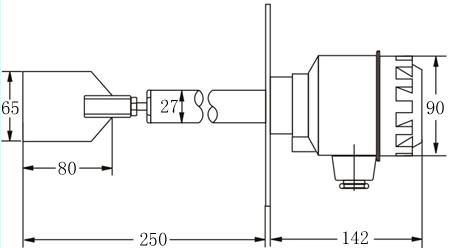

3、尺寸图及接线图

4、选型表
