GUIDEST VA5000内窥式炉内高温工业电视设备是运用于高温环境的特种闭路电视设备，采用压缩空气冷却的方式。探头采用双层不锈钢材料，夹层通压缩空气直接致冷，并在前端形成风帘；内层压缩空气对摄像机及镜头进行强制风冷，同时在前端喷出形成风帘。设备可将摄像镜头直接伸入炉内观察炉内工件运行、物料熔化和火焰形状等状况，可广泛应用于冶金、电力、建材、轻工、化工、机械等行业的加热炉、蒸汽锅炉、玻璃熔融槽、烧结炉等工业高温设备上，尤其在不宜采用水冷却的情况下（水资源缺乏且冬天水管易爆裂的北方地区）使用更为广泛。既保证生产安全，提高产品质量，又改善工作环境，降低劳动强度，还便于实现集中调试及生产过程的自动化。

直角内窥式高温工业电视

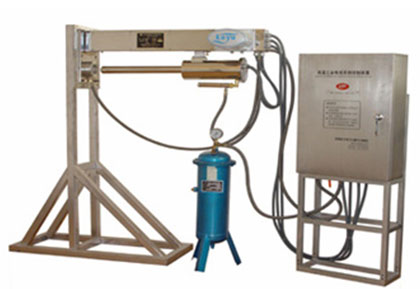

产品型号：GUIDEST VA5000 ZJ-400A/700A/1000A （图1）


弯角内窥式高温工业电视产品

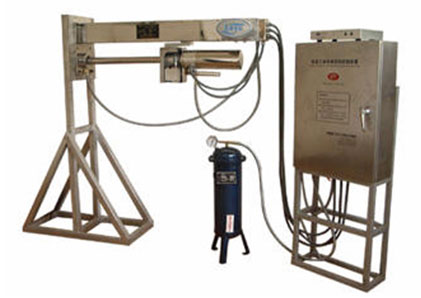

产品型号：GUIDEST VA5000 WJ-400B/700B/1000B（图2）

产品简介
该内窥式电动型高温工业电视监控系统摄像机镜头可以伸入炉内,直接在炉内大视角观察各种工件运行、物料熔融、燃烧火焰的情况等。内窥式电动型高温工业电视监控系统可广泛应用于冶金加热炉、玻璃熔窑、热电厂发电锅炉等行业。探头在遇到停气、停电、超温情况时，探头将自动退出炉外以保护探头。

2.主要性能及指标：
2.1电器性能指标：
扫描方式：PAL制625行50场 2∶1隔行
视频输出：1Vp-p 负极性 75Ω
信噪比：≥45dB
亮度鉴别等级：≥8级
彩色CCD水平解析力：480线
系统水平清晰度：≥450线
视角：90°（对角线）
功耗：120W

2.2使用环境条件：
炉内温度：≤2000℃
自动退出装置：≤90℃
控制系统：≤70℃
压缩空气：（最好采用仪表气）
入口压力：0.25～0.7Mpa
流量：≥0.3M?/min
入口温度：≤35℃

2.3自动退出功能：
在出现下列三种情况之一时，具有自动退出功能：
探头罩内腔温度超过设定值（≥55℃）时
压缩空气压力低于规定值（≤0.2Mpa）时
停电时（需设置UPS电源）

2.4手动控制功能：
在设备处于正常工作条件下：
当自动退出装置上的手动／自动插销处于自动档时，按控制箱内"进"按
钮、"退"按钮能实现探头伸进、退出功能；通过遥控操作器可以对探头罩
实现伸进、退出的远程控制（遥控操作器另配）。
当自动退出装置上的手动／自动插销处于手动档时，可以用手推、拉探头
罩实现伸进、退出功能。

3.工作原理：
成套设备中含：自动退出装置、高温探头罩、控制箱及油水分离器组成。
3.1图像部分：
图像系统主要由彩色摄像机及自动光圈高温针孔镜头完成对炉内情况的图像采集，经同轴电缆传送至彩色监视器显示图像。彩色摄像机及镜头均置于耐高温探头罩内，由自动退出装置带动将其伸入炉内。

3.2气路部分：
空压站送来的压缩空气（压力大于0.4Mpa），经转接后一路送至炉门机构，经炉门内部转换后在陶瓷管的末端形成具有一定压力的风帘，防止由于炉内正压而产生的火焰经炉门向外喷出现象，并可以有效地减小炉内高温对探头罩外层产生的热辐射；另一路送至油水分离器，经过本级粗过滤后接入控制箱，在控制箱内分成两路，一路经调压阀直接调压（压力大于0.2Mpa）后送至探头罩夹层，该低温高速气流在夹层内形成气墙，有效地减小外层对内层的热辐射及热传导，气流在探头前端口形成压力内帘，既可以防止炉内火焰的反串现象，又可以消除炉内的高温粉尘对镜头的侵蚀。由于探头罩内层装有摄像机及镜头，因而对输至内层的压缩空气的精度要求更高，该路气经过一级精密过滤调压（压力大于0.25Mpa）后，送至置于探头罩内层前端的涡旋致冷器上，本路气再经涡旋致冷器冷却（温度可降低10～15℃）后送至探头罩内腔，直接对摄像机及镜头强迫风冷，流过整个探头罩，并在前端进一步形成风帘，起到保护作用。

3.3自动保护部分：
本设备具有低压、超温、停电退出功能。该三种保护功能的动作采集点分别为：置于控制箱内的接在精过滤器输出端的压力控制器、置于探头罩内层的温度探头、置于UPS电源前端的电源继电器。
3.3.1低压退出功能：设定的标准参考值为：0.2Mpa（炉内温度为1200℃）
当压力控制器检测到精密过滤器输出的压缩空气压力低于0.2Mpa时，内部开关断开，该动作信号经控制线反馈给电器控制箱内的PLC控制器，经处理后由主控电路板控制探头罩退出。该动作处理的时间延时小于5ms。
3.3.2超温退出功能：设定的标准参考值为：50℃（炉内温度为1200℃）
置于探头罩前端的热电偶温度探头完成对温度参考量的采样，由传感线送至控制箱内的温度显示仪，经处理后转换成数字信号送至面板显示。当探头罩内前端温度大于47℃，显示仪内部开关继电器断开，该动作信号经控制线反馈给电器控制箱内的PLC控制器，经处理后由主控电路板控制探头罩退出。该动作处理的时间延时小于10ms。
3.3.3停电退出功能：本功能需加UPS电源才有效。（UPS电源另配）
当系统出现停电情况时，处于UPS电源输入端的电源继电器断开，此时UPS电源开始工作，继续向本设备供电。该动作信号经控制线反馈给电器控制箱内的PLC控制器，经处理后由主控电路板控制探头罩退出。该动作处理的时间延时小于5ms。

3.4自动退出参数的设定：
自动退出参数的设定含：温度系数的设定及气体压力系数的设定两部分。
3.4.1温度系数的设定：（温度表示意图如下）

正常工作时，测量/设定开关置于测量档，LED数码管显示的温度为探头罩内被测量的温度值。设定温度控制系数时，将测量/设定开头置于设定档，数码管显示的温度为现在所设定的温度值。调节设定旋钮（按图中方向），将温度系数值设定于合适的温度范围（45℃～55℃）内。
温度系数值设定完毕后，须将测量/设定开关置于测量档方可实现自动控制。
注：设定旋钮为无级连续调节旋钮。

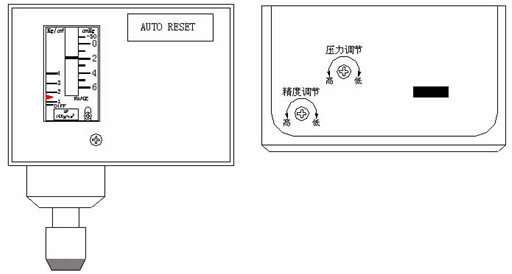

3.4.2气体压力系数的设定：（压力控制器示意图如下）

压力控制系数调节时，应调节精度设定旋钮将精度指针（DIFF）置于0.0Kg/cm?。
调节压力设定旋钮，使压力指针置于合适位置（0.15～0.2Mpa）。
※备注：压力控制系数最低不能低于0.15Mpa。

3.5供电部分：
本设备采用AC220V±10%供电，外接电源直接接入电器控制箱内，经开关控制后分二路输出，一路提供给温度显示仪；另一路提供给电源变压器。电源变压器输出二路电压：AC24V。AC24V输出至探头罩内，提供摄像机电源。在整机全部工作时，本设备将产生120W的功耗。置于电器控制箱内的空气开关额定值为10A/250V
