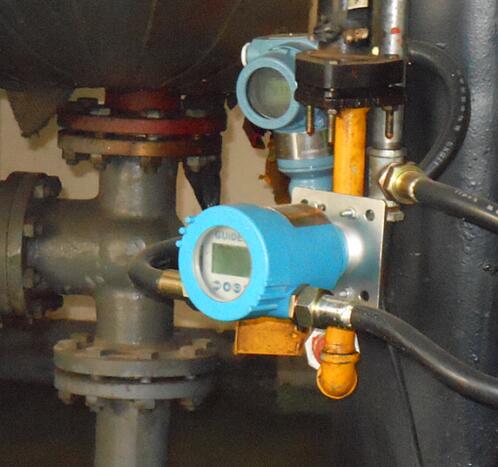

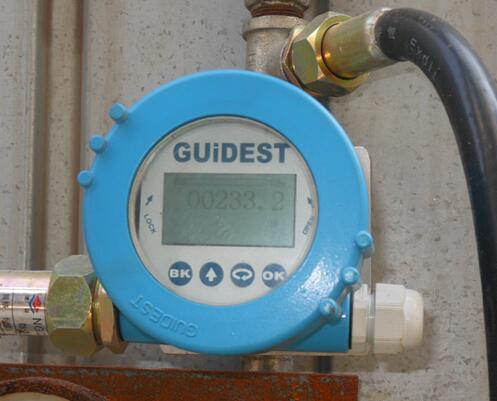

SX-300A 防爆显示表

SX-300A防爆显示仪表是一种多功能显示仪表,它适用于各种工艺现场,可进行多种现场信号采集显示,便于工人巡检监控;可采集4-20mA模拟量、PT100热电阻、热电偶等信号,并可参与控制、变送等简单信号处理;采用铝合金壳体,防护等级可达IP65/68,防爆标志ExiaIIBT6,适用于环境条件恶劣的工艺环境。
产品详情

SX-300A防爆显示仪表是一种多功能显示仪表,它适用于各种工艺现场,可进行多种现场信号采集显示,便于工人巡检监控;可采集4-20mA模拟量、PT100热电阻、热电偶等信号,并可参与控制、变送等简单信号处理;采用铝合金壳体,防护等级可达IP65/68,防爆标志ExiaIIBT6,适用于环境条件恶劣的工艺环境。


1、技术指标

型 号

SX-300A

SX-300SC

SX-300MD

输 入

4-20mA、PT100

4-20mA

4-20mA/RS485/HART/ TRL2

输 出

4-20mA、2路继电器

4-20mA

4-20mA/RS485

回路压降

<3.5 VDC

显示精度

<0.3% F.S

<0.2% F.S

<0.2% F.S

显示位数

4位

4位

4位

防爆标志

ExiaIIBT6

ExiaIIBT6

ExiaIIBT6

防护等级

IP65 / IP68

IP65 / IP68

IP65 / IP68

工作电源

24VDC、220VAC

无需单独供电

24VDC、220VAC

壳体材质

铸铝

铸铝/不锈钢

铸铝

外供电压

24VDC(可选)

电气接口

M20*1.5、1/2NPT(F)

M20*1.5、1/2NPT(F)

M20*1.5、1/2NPT(F)

安装方式

2U型卡、板卡

2U型卡、板卡

2U型卡、板卡



2、使用方法:

第一步:打开仪表

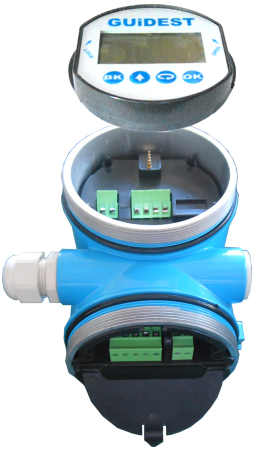

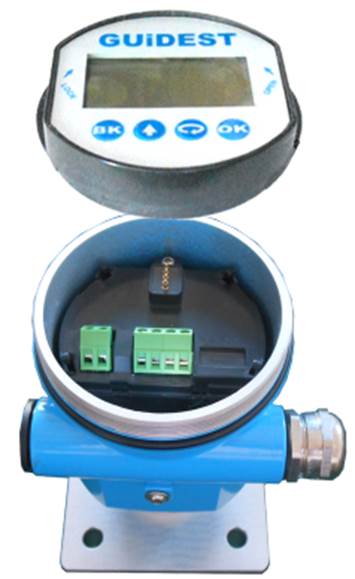

智能仪表和物联网产品综合说明书-2019修订5.9(1)129032.png           智能仪表和物联网产品综合说明书-2019修订5.9(1)129044.png

            单腔壳体                                      双腔壳体

第二步:仪表接线图示:

SX-300SC回路显示仪

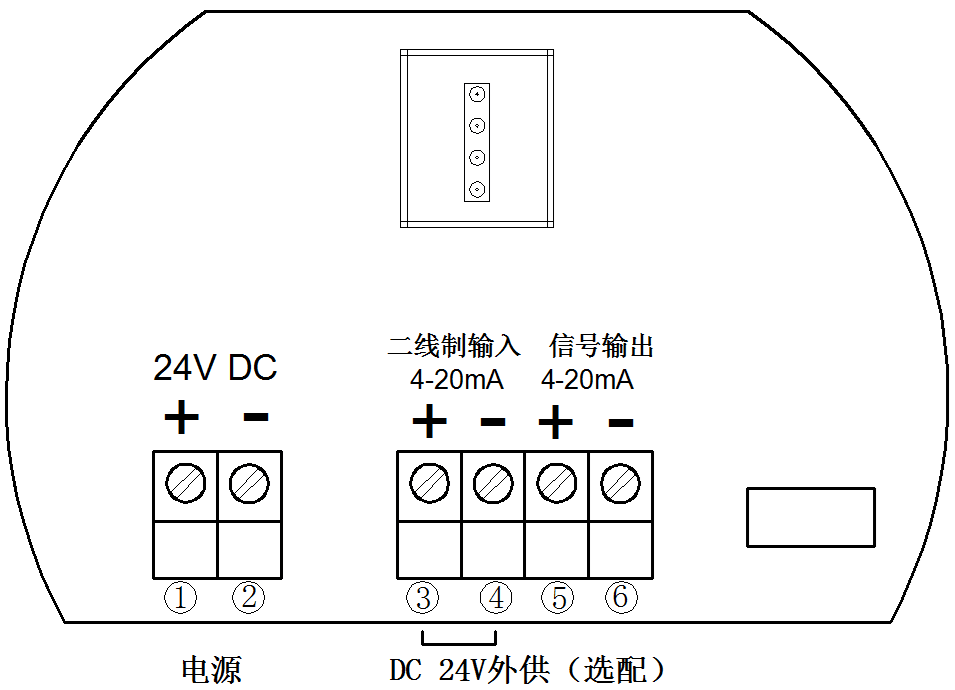

智能仪表和物联网产品综合说明书-2019修订5.9(1)129133.png   智能仪表和物联网产品综合说明书-2019修订5.9(1)129137.png

接线方式-1

接线方式-2

SX-300A二次显示表

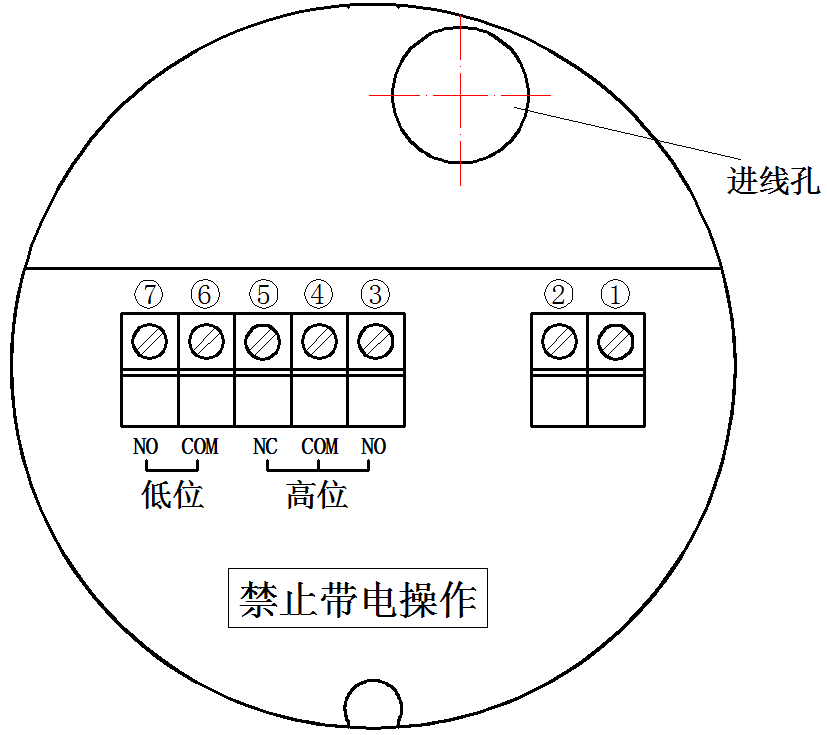

智能仪表和物联网产品综合说明书-2019修订5.9(1)129169.png         智能仪表和物联网产品综合说明书-2019修订5.9(1)129179.png

主腔接线图示

侧腔接线图示


3、产品选型

GUIDEST SX-300 显示类仪表



A

二次显示表

仪表类型

SC

回路显示表

MD

多参数显示表


A

220V AC

供电类型

B

24V DC

C

无需独立供电(适配SC型仪表)


2

4-20mA

输入

P

PT100(仅A型仪表适用)

R

Modbus RS485(仅MD型仪表适用)

H

HART协议(仅MD型仪表适用)

T

罗斯蒙特TRL2(仅MD型仪表适用)


2

4-20mA

输出

P

4-20mA+上下限2点继电器报警(仅A型仪表适用)

R

Modbus RS485(仅MD型仪表适用)


M

M20*1.5

电气接口

N

1/2”NPT(F)


A

带24VDC外供电源(仅A型仪表适用)

外供电源

B

不带外供电源


P

标准型

安全类型

I

防爆型ExiaIIBT6

GUIDEST

SX-300








订货代码
